久久青草精品38麻豆_亚洲中精品级在线_高清无码免费中文字幕_午夜a影院在线2017

什么是淬火吶？鑄鋼件鑄造廠家-騰飛鑄鋼為您現(xiàn)身說(shuō)法，來(lái)聊一聊淬火。

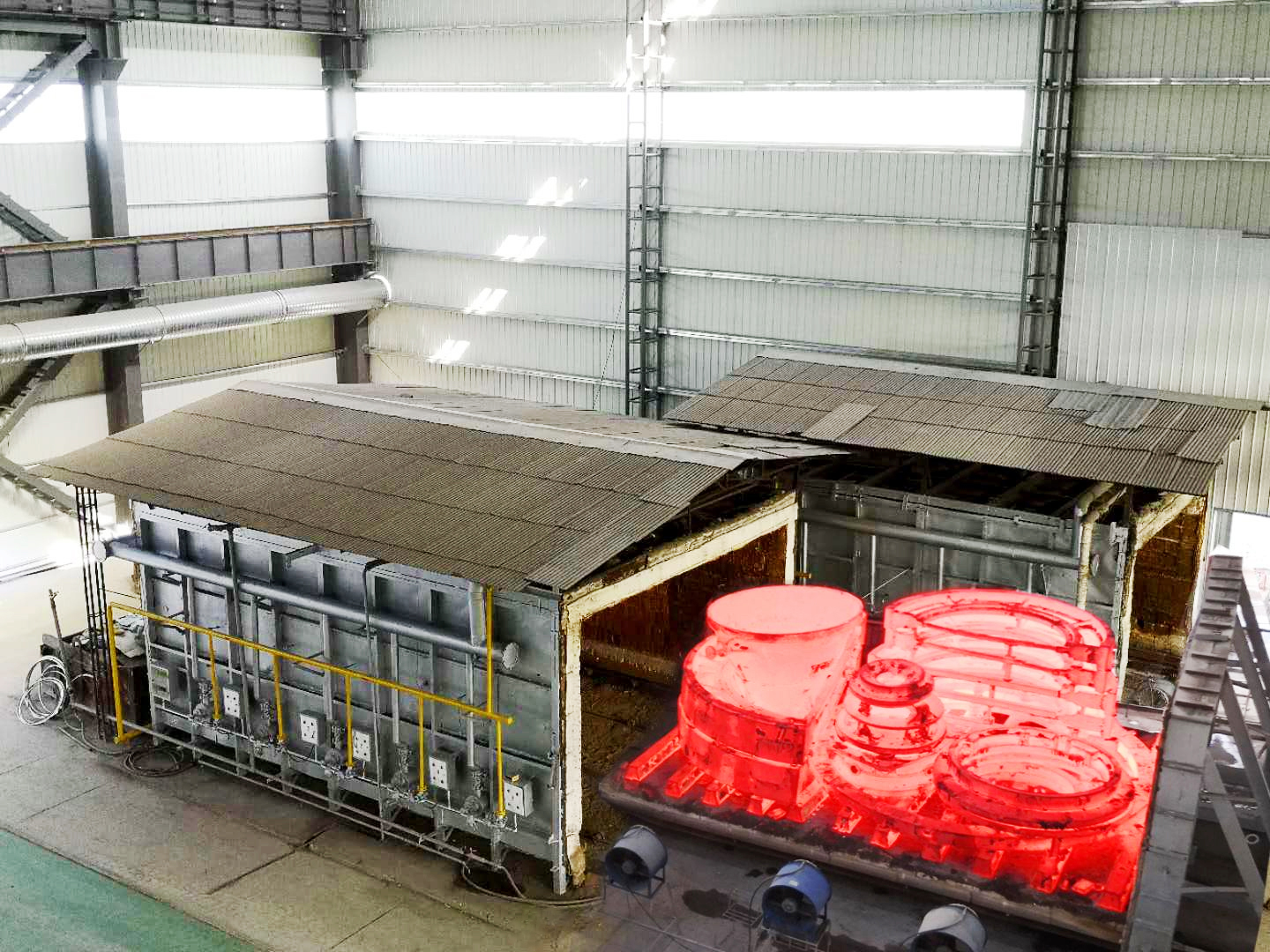

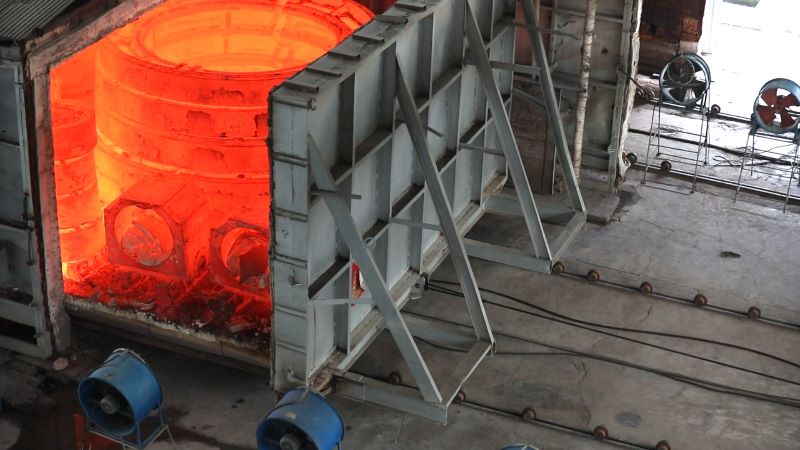

淬火是指將鋼加熱到臨界點(diǎn)以上，保溫后以大于臨界冷速的速度冷卻使奧氏體轉(zhuǎn)變?yōu)轳R氏體的熱處理工藝。

對(duì)于亞共析鋼，淬火溫度為Ac3+30~50℃。當(dāng)含碳量≤0.5%時(shí)，在鑄鋼件鑄造廠家淬火后組織為馬氏體，當(dāng)含碳量>0.5%時(shí)，淬火后組織為馬氏體與少量殘余奧氏體。亞共析鋼在Ac1~Ac3之間加熱淬火后的組織為馬氏體加鐵素體。

鑄鋼件鑄造廠家對(duì)于共析鋼和過(guò)共析鋼，淬火溫度Ac1430~50℃。共析鋼淬火后的組織為馬氏體和少量殘余奧氏體。而過(guò)共析鋼由于淬火前經(jīng)過(guò)球化退火，因而淬火后組織為細(xì)馬氏體加顆粒狀滲碳體和少量殘余奧氏體，分散分布的顆粒狀滲碳體對(duì)鋼的硬度和耐磨性有利。如果將過(guò)共析鋼加熱到AccmV上，則由于奧氏體晶粒粗大、含碳量提高，使淬火后馬氏體晶粒也粗大、且殘余奧氏體量增多，這將使鋼的硬度、耐磨性下降，脆性和變形開(kāi)裂傾向增加。

鑄鋼件鑄造廠家為保障在淬火時(shí)以及淬火后不出現(xiàn)問(wèn)題，會(huì)特別注意在淬火時(shí)采取措施，進(jìn)行特殊處理。
